En esta guía vamos a ver los aspectos básicos de una jabalina y como es la mejor forma de fabricarla, algunos detalles a tener en cuenta acerca de esta.
La función de la jabalina es proporcionar descarga a tierra en un circuito determinado, las jabalinas son utilizadas en los hogares como factor de seguridad donde los dispositivos están blindados con tierra en el caso que se produzca alguna descarga etc, por otro lado la tierra es utilizada por otros dispositivos como blindaje de radio frecuencia etc.
La jabalina es un componente muy simple, es un metal conductor eléctrico que envía la energía a tierra.
Antiguamente las jabalinas eran de cobre macizo debido a su alto costo las mismas actualmente son realizadas de hierro con un baño en cobre o bronce, podemos decir que las características del cobre y el bronce son superiores a una simple barra de hierro ya que no se oxidan tan fácilmente y poseen una mayor conductividad.
Básicamente la jabalina está compuesta por 2 partes principales, la primera es la barra, es un metal, por lo tanto conductor que va enterrado proporcionado la conductividad para disipar la corriente a través de la tierra.
Y por el otro lado está el borne de conexión que esta mostrado en la imagen siguiente como puede ver no es más que un soporte metálico para conectar el alambre que va hacia el circuito.
Podemos verlo en la siguiente imagen.
Y de la siguiente forma es como irían conectados entre la jabalina y el borne:
Como decíamos anteriormente la funcionalidad de la jabalina es conectar un circuito y derivar la corriente por tierra por eso es muy importante considerar las condiciones del suelo del lugar.
Características del suelo:
Antes de comenzar a fabricar la jabalina hay que tener en cuenta las características del suelo para que podamos saber aproximadamente que es lo que vamos a necesitar.
Lo mejor es buscar un lugar donde sea húmedo y sin rocas, de tal forma que sea fácil de colocar la jabalina y que además tenga buena conductividad.
Hay aspectos a tener en cuenta para aumentar la conductividad, por ejemplo la longitud de la jabalina es directamente proporcional a la capacidad de conducción de la jabalina, hay químicos que aumentan la conductividad pero no lo vamos a tener en cuenta ya que no queremos contaminar la tierra.

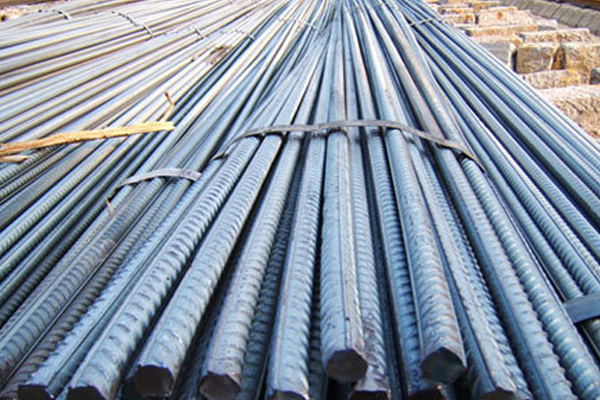

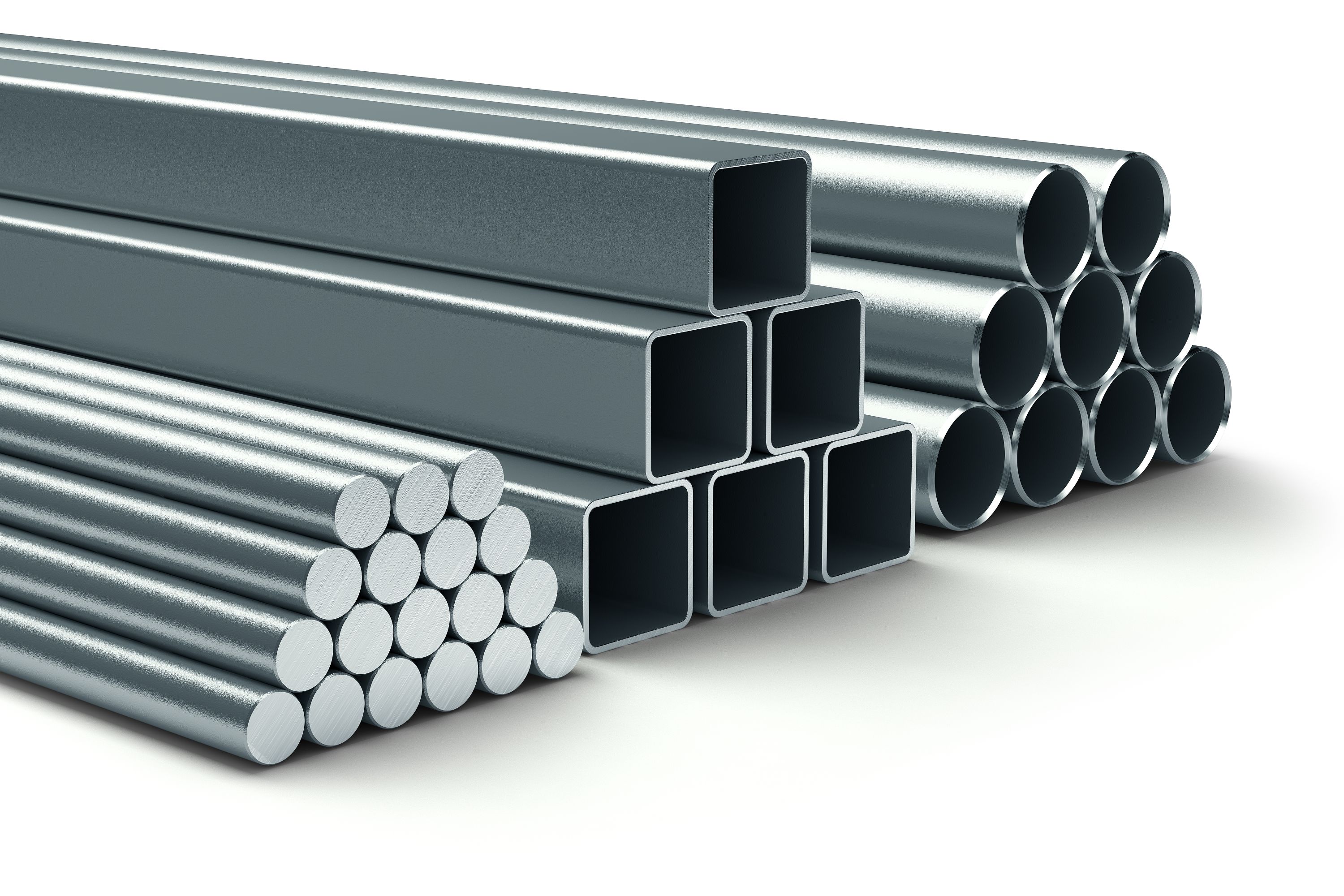

Para comenzar a fabricar la jabalina podemos utilizar hierro de construcción, o bien utilizar caño o alguna barra metálica ya que el metal es conductor.
En este ejemplo tomaremos el hierro de construcción que es muy económico y fácil de conseguir, una medida estándar para fabricar la jabalina seria 1,8 metros (un metro ochenta centímetros), si es más largo mejor pero va a ser más complicado martillarlo para clavarlo en el piso.
Conexión entre cable y jabalina:
Una vez tenemos la barra de hierro para colocar debemos ver cómo vamos a conectar el cable con el hierro, esto que vamos a comentar a continuación es muy importante y es lo que debe hacer meticulosamente, debe primero limar la barra de hierro hasta que quede limpio plateado luego dar por lo menos 3 vueltas del cable alrededor del hierro limado puede fijarlo con un precinto para que no se salga o un tornillo con una tuerca, y lo mejor sería que una vez terminado lo barnice o pinte para que en la zona de contacto no se oxide con el tiempo y pierda conductividad.
Básicamente esta sería la forma de realizar una puesta a tierra obteniendo su propia jabalina, recuerde que puede también utilizar una barra de hierro galvanizado si tiene, es posible que las barras de hierro se oxiden con el tiempo pero al tener un buen recorrido van a seguir funcionando como tierra, y si tuvo en cuenta pintar entre la conexión del cable y la jabalina que sería el punto más crítico de la instalación no va a tener serios inconvenientes.
