Como instalar un electrificador / boyero
Resumen:
En esta guía vamos a explicar las principales características a tener en cuenta en la instalación de un equipo electrificador, como realizar la instalación desde cero, la colocación de la jabalina y de todos los aisladores en el perímetro que soportaran el conductor eléctrico que se quiere electrificar. Así como los materiales necesarios para realizar la misma.
Conceptos básicos a tener en cuenta:
Antes de empezar con la guía en sí, vamos a dar una explicación básica de como es el funcionamiento del sistema y por qué lo principal es tener bien aislado el alambrado.
La descarga se produce cuando el animal toca con un extremo de cuerpo el alambre vivo y descarga la corriente por sus pies en la tierra, es importante tener en cuenta que, todo circuito debe tener 2 derivaciones ya que para que circule la corriente se necesita que pase de un polo positivo a uno negativo. La tensión en el circuito suele ser siempre de unos cuantos miles de voltios pero no preocuparse ya que es un pulso muy rápido, es de alta tensión por que se genera lo llamado arco voltaico, es un puente que sirve para eliminar las posibles aislaciones que pueda llegar a haber en el animal, ya sea pelaje, piel, o la falta de una buena cantidad de humedad en el suelo para cerrar bien el circuito. Por eso es importante cuando se realiza la instalación utilizar aisladores eléctricos, en el alambrado vivo.
Aisladores: Los aisladores son soportes de materiales que aíslan la corriente del equipo de los soportes donde va sujetado el alambrado vivo, estos materiales pueden ser, seramicos, plásticos, vidrios entre otros. Siempre se recomienda que entre el soporte por ejemplo un poste de madera, y el alambre, halla por lo menos 3 centimetros de distancia, para que el arco del que hablamos anteriormente no se vaya por la madera.
Nota: Los aisladores pueden comprarse o fabricarse con plásticos tales como caños de agua pueden cortarse tramos de 5 cm de caño de agua de ½ o ¾, estos aislantes tienen la misma funcionalidad y son mucho más económicos.
También puede utilizar el mismo caño como poste y el mismo al ser de plástico se encontraría aislado.
Materiales no aislantes: Madera (se humedece y se torna conductora), todos los metales (no sujetar el vivo con materiales tales como tornillos ya que no estaría aislando), plantas (son húmedas y funcionan como derivadores casi perfectos de la alta tensión del alambrado a tierra dejando el mismo sin efecto), paredes de concreto, ladrillos etc, estos casi siempre son porosos conteniendo humedad y transformándose en conductores.
Jabalina: La jabalina es el componente que conecta la tierra o el piso con el negativo del electrificador, de esta forma cuando el animal toca el alambrado vivo cierra el circuito produciendo la descarga. La jabalina también debe ser un material conductor metálico, se puede comprar una en el mercado, antiguamente eran de cobre macizo el cobre es mucho más conductor que el hierro, debido a su alto cosco ahora son de hierro bañado en cobre o bronce, si se utiliza una barra de hierro común para equilibrar la falta de conductividad entre cobre y hierro se utiliza mayor longitud de la misma enterrada en la tierra, produciendo una mayor conducción debido a mayor recorrido de contacto. Cuando se instala la jabalina hay que tener en cuenta una característica importante, entre el cable que va conectado a la jabalina desde la barra de hierro y el borne negativo del electrificador, debe primero limar la barra de hierro dar por lo menos 3 vueltas del cable alrededor del hierro limado puede fijarlo con un precinto para que no se salga o un tornillo con una tuerca, y lo mejor sería que una vez terminado lo barnice o pinte para que en la zona de contacto no se oxide con el tiempo y pierda conductividad. La profundidad dependerá de la humedad del suelo por lo general 1,5 metros es lo ideal, mas adelante detallaremos este tema en condiciones climáticas.
Comenzando con la instalación:
Lo primero que debe hacer es identificar el perímetro donde quiere instalar el circuito. Vamos a armar uno de ejemplo.

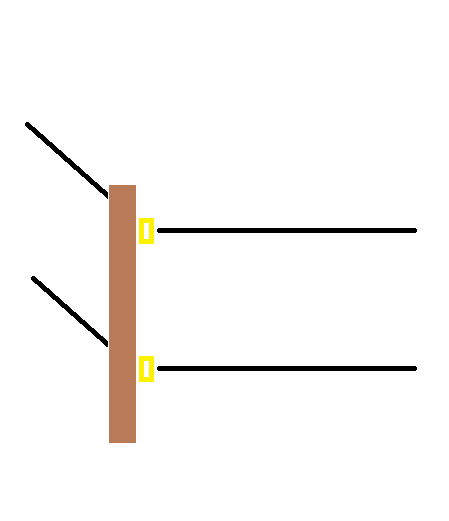

Luego debe pensar cuantas hileras paralelas necesitara en el perímetro. En nuestro ejemplo vamos a tener solo 2 hileras. Debemos aclarar que no hace falta colocar todas las hilar a vivo, puede alternar entre unas colocadas a vivo y otras colocadas a tierra de esta forma puede cerrar el circuito tocando ambos alambres y generando una descarga más fuerte.
Una vez identificado el perímetro y la cantidad de hileras a utilizar se debe empezar a trabajar con los soportes.
Comúnmente los soportes utilizados son de madera postes clavados en la tierra para soportar el alambre a instalar, también pueden ser postes de concreto o de hierro, tener en cuenta que en todos los casos se debe realizar una buena instalación de los aisladores.

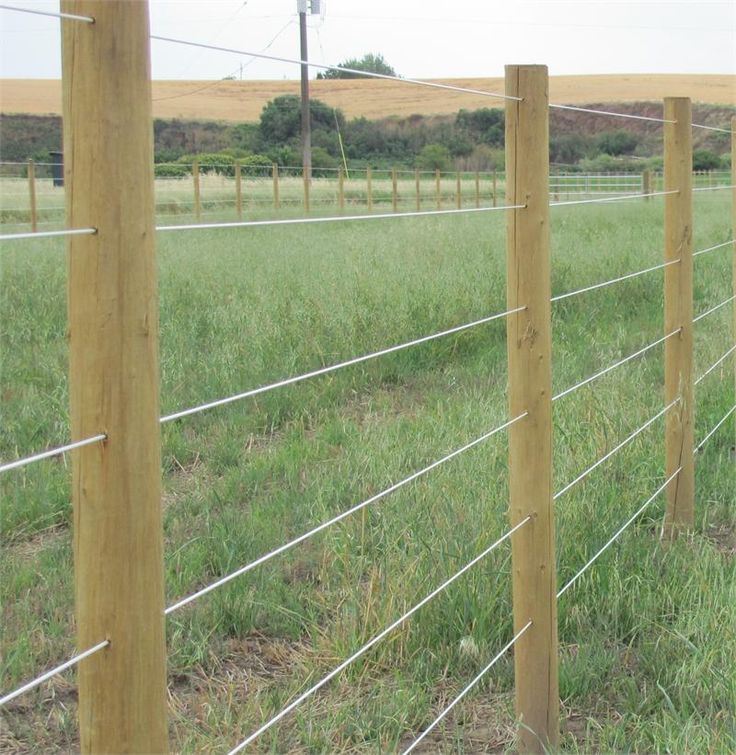

Una vez colocados los soportes se sigue con la instalación de los aisladores, a continuación le vamos a mostrar una imagen de una mala instalación sin aisladores:
Como verán esta instalación esta realizada muy prolija pero la madera no es aislante, por lo tanto este tipo de instalación no es buena para electrificar ya que la alta tensión del equipo es derivada a tierra.

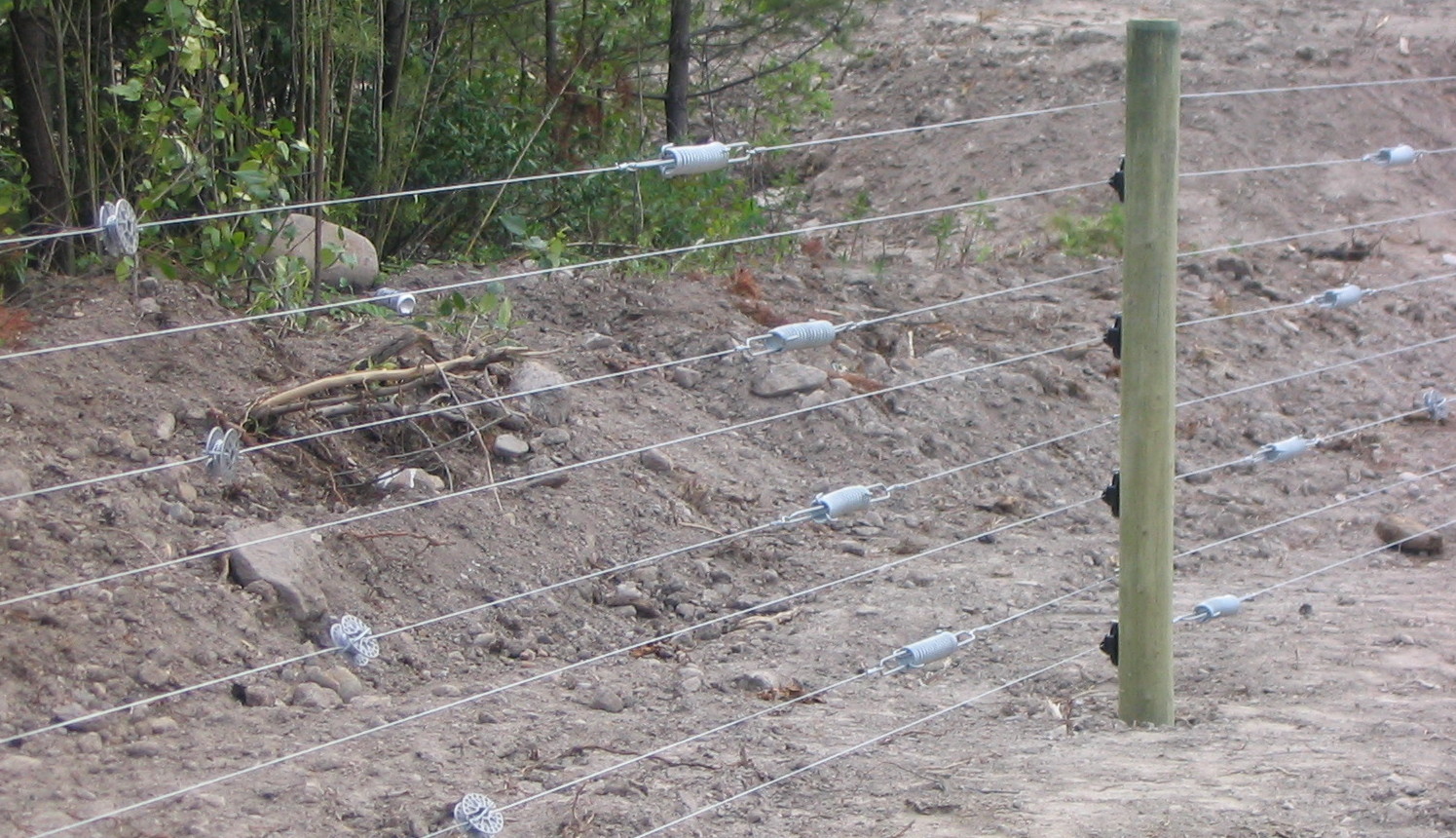

Y a continuación colocaremos una buena instalación correctamente aislada:
Y la siguiente imagen muestra una buena instalación pero inefectiva debido a las plantas que están tocando el alambrado y derivando a tierra la alta tensión:
Una vez instalados los alambres debe enviar el cable vivo del equipo electrificador de forma aérea, que significa esto, aunque el cable esta aislado antes de llegar al alambrado debe estar lejos de la tierra, ya que si lo pasáramos por el suelo, como es común utilizar cables comunes con el tiempo el arco voltaico va pinchando el aislante que lo recubre enviando la alta tensión a tierra.
Entonces enviamos el cable vivo hacia una de las hileras, debemos puentearlas para electrificar a ambas, el puente se puede hacer en cualquier parte del recorrido aunque se recomienda realizarlo cerca de donde se empalma el cable vivo así de esta forma la energía es redistribuida uniformemente desde la salida del equipo.
Condiciones climáticas
Algo que nunca tenemos en cuenta y es muy importante son las condiciones climáticas, por un lado la humedad del ambiente, esta produce que la descarga sea mas fácil de realizar ya que al estar cubierto por agua aumenta la conductividad del contacto entre el animal y el alambrado vivo, el problema es que al aumentar la conductividad produce una perdida con el ambiente, a lo largo de toda la instalación, a mayor humedad mayor pérdida debido a la disipación de micro corrientes con el ambiente, que significa esto?, muy simple la corriente que es enviada al alambrado cuando hay mucha humedad produce un porcentaje de perdida.
El caso extremo y por eso lo agregamos en un párrafo aparte es la lluvia, esta produce que los aisladores más comunes se transformen en conductores al recubrirlos totalmente por agua y enviando las corrientes para los postes que a su vez también húmedos derivan toda la energía del equipo a tierra. Por eso si se desea que el equipo funcione también bajo estas condiciones lo que se debe utilizar son aislantes para lluvia, a continuación daremos un ejemplo de como son y para que se dé una idea de cómo debería fabricarlos en el caso de querer armarlos.
La idea es que el soporte que esta en el centro no se moja con el agua por lo tanto no se produce la conducción y la instalación sigue funcionando en buenas condiciones bajo lluvias.
Dentro de las condiciones climáticas entra en juego la capacidad de hacer tierra de la jabalina, en zonas secas debería ser instalada a mayor profundidad y en zonas húmedas no haría falta tanta profundidad, todo esto debe ser calculado dependiendo el lugar.
